Nas atuais indústrias de manufatura e logística altamente automatizadas, a eficiência de uma linha de produção depende muito da confiabilidade do seu sistema de transporte. No centro desse sistema estão osComponentes do transportador— as polias, rodas-guia, rolamentos e peças estruturais que garantem um movimento suave, consistente e seguro do material. Seja em plantas de mineração, armazenamento, processamento de alimentos ou manuseio de granéis, esses componentes definem a eficiência com que os materiais fluem de um processo para outro. Uma única falha em uma polia ou polia intermediária pode causar horas de inatividade, levando a perdas significativas de produção e reparos dispendiosos.
Por que os componentes do transportador são importantes: questões principais
O que são componentes de polia e polia intermediária em sistemas transportadores?
Como escolher os componentes do transportador: especificações e práticas recomendadas
Marca QMH e próximas etapas - entre em contato conosco
Os sistemas transportadores impulsionam a movimentação de materiais em fábricas, minas, logística, fábricas. A escolha dos componentes certos garante tempo de atividade, economia e vida útil mais longa.
Peças mal selecionadas ou de baixa qualidade levam a paradas não planejadas, desalinhamento da correia, desgaste excessivo e custos de manutenção.
À medida que a automação industrial e a logística exigem um rendimento mais reduzido, a otimização no nível dos componentes (polias, rodas-guia, rolos) torna-se uma vantagem competitiva.
Para substituir componentes com falha, atualizar a capacidade ou adaptar transportadores a novas cargas ou ambientes.
Para encontrar folhas de especificações, compatibilidade, padrões (por exemplo, CEMA) e preços.
Para comparar fornecedores, qualidade, garantias e prazos de entrega.
Você deve apresentar valor educacional: explicações mais profundas, dados comparativos e casos de uso além do hype de marketing.
Mostre que você entende os problemas típicos (“como reduzir o desgaste da correia”, “como calcular o espaçamento das rodas intermediárias”).
Use FAQ, tabelas e especificações realistas. Isso gera confiança e incentiva a conversão.
Com esse enquadramento estratégico, passamos agora ao conteúdo central: o que exatamente são esses componentes e como escolhê-los.
Em um sistema de correia transportadora, os componentes do transportador geralmente se referem a polias, roletes (rolos), suportes, rolamentos e acessórios. Abaixo nos concentramos nos dois subtipos fundamentais: Polia e Polia.

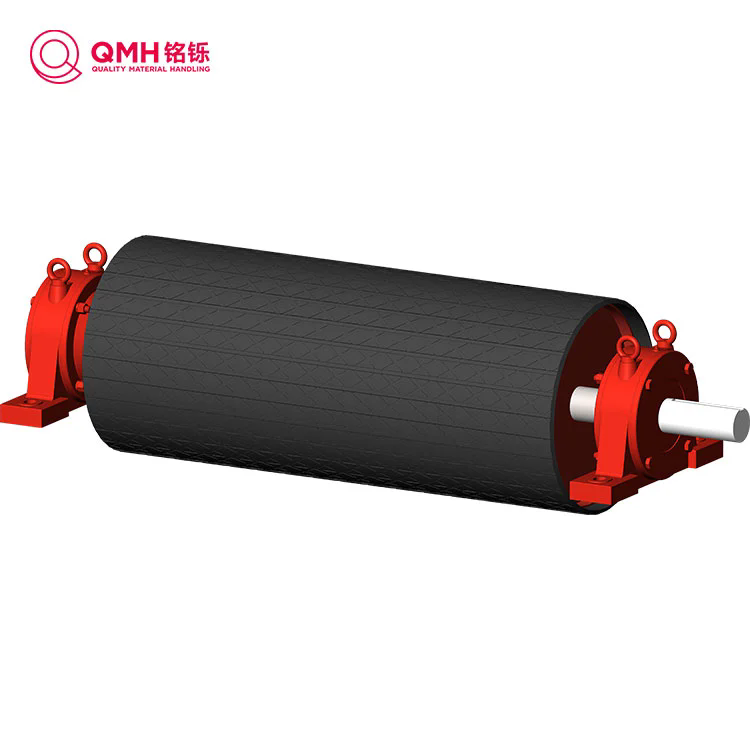

A poliaé o tambor giratório em torno do qual a correia transportadora se enrola. Ela desempenha diversas funções dependendo da localização (polia motriz, polia traseira, polia curva/retentiva, polia tensora).
Polia de acionamento (cabeça): acionada por um motor, transmite torque para movimentar a correia.
Polia traseira/retorno: redireciona a correia de volta para a extremidade motriz.
Polia Snub / Bend: aumenta o ângulo de envolvimento em torno da polia motriz para melhorar a tração.
Polia tensora: ajusta a tensão, eliminando a folga do sistema de correia.
Polias de direção/curvatura: utilizadas em segmentos curvos ou angulados.
| Nome do parâmetro | Descrição | Faixa Comum ou Notas |
|---|---|---|
| Diâmetro do núcleo | Diâmetro interno do cilindro (excluindo revestimento) | por exemplo 6″ a 24″+ dependendo da largura da correia |
| Largura do rosto (comprimento do rosto) | Largura da porção cilíndrica onde a correia entra em contato | Normalmente corresponde à largura da correia, mais margem |
| Espessura da Parede/Aro | Espessura da casca | Depende do projeto de tensão mecânica |
| Discos finais/flanges | Os discos soldados nas extremidades | Atuar como interface entre hub e shell |
| Revestimento / Revestimento | Borracha, cerâmica, uretano, outros | Melhora a fricção ou resistência ao desgaste |
| Eixo e rolamentos | Caixa de rolamento, furo do eixo, vedações | Deve se adequar à carga, alinhamento, ambiente |
| Classificação de carga/torque máximo | Carga radial máxima ou torque permitido | Com base no projeto, fator de segurança |
| Velocidade (RPM) | Velocidade rotacional máxima | Depende dos limites do rolamento e da velocidade da correia |
Considerações sobre o projeto da polia
A polia deve corresponder adequadamente aos requisitos de largura, espessura e tensão da correia.
Revestimento/revestimento pode ser adicionado para aumentar a tração ou resistir à abrasão.
A resistência do disco final, a qualidade da soldagem e o design do cubo são essenciais para a durabilidade.
A seleção do rolamento (vedado, blindado, manutenção) afeta a vida útil.
O balanceamento estático e dinâmico reduz a vibração e prolonga a vida útil.
Umpreguiçoso(ou rolo de retorno/rolo intermediário) é um componente cilíndrico não acionado que suporta a correia e a carga (ou suporta o lado de retorno da correia).
Polias de Calha: apoiam a correia carregada em formato de calha (geralmente conjuntos de 3 rolos: lateral, central).

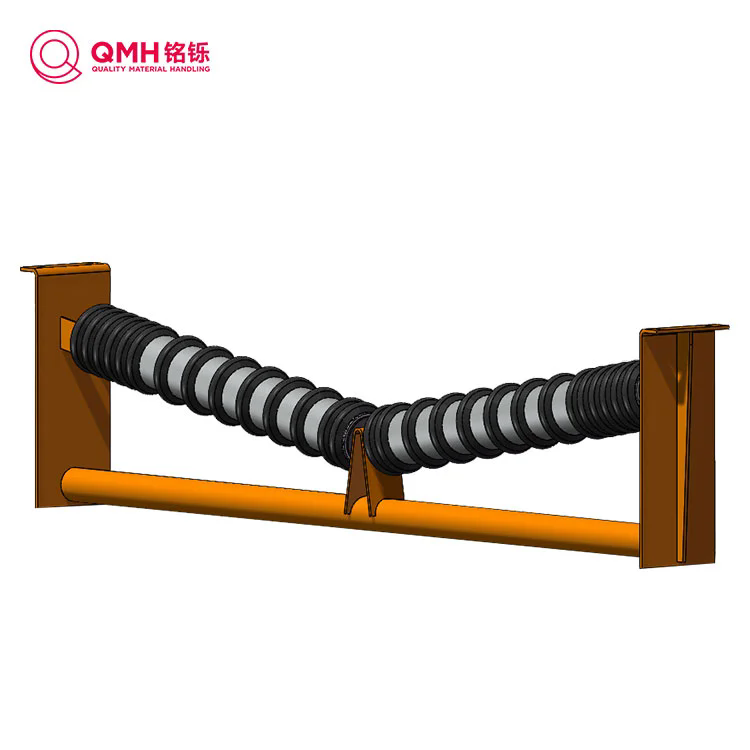

Guias de impacto: colocados em pontos de carga para absorver impactos e proteger a correia.
Guias laterais de retorno/retorno: apoiam a correia em seu caminho de retorno, minimizando a curvatura.
Polias autocompensadoras/autocentrantes: ajudam a realinhar as correias que oscilam.
Polias planas/de canal: para passagens de correia plana ou seções de transição.
| Especificação | Descrição | Exemplo/Valores Típicos |
|---|---|---|
| Diâmetro do rolo | O diâmetro externo da carcaça do rolo | 3″, 4″, 5″, 6″ etc para padrão CEMA |
| Comprimento do rolo/comprimento da casca | Comprimento da casca cilíndrica | Corresponde à largura da correia/mais balanço |
| Tipo e tamanho do rolamento | Esfera com sulco profundo, rolo cônico, selado, etc. | Escolhido com base na carga e velocidade |
| Vedação e Lubrificação | Selado para toda a vida, labirinto, lubrificável | Menor manutenção se selado |
| Classificação de carga/capacidade de carga | Carga radial máxima por rolo | Dimensionado pela classe CEMA |
| Quadro / Suporte | Suporte estrutural para rolos | Deve corresponder à geometria da estrutura do transportador |
| Espaçamento (passo do rolo) | Distância entre usuários sucessivos | Parâmetro de projeto para limitar o afundamento |
Os padrões CEMA (Conveyor Equipment Manufacturers Assn.) definem classes (B, C, D, E, F) que regem capacidades de carga, larguras de correia, espaçamento, etc.
Por exemplo, Precision Pulley & Idler C4-20TEI-48SB é uma polia intermediária com:
Tipo de impacto igual (TEI)
Diâmetro do rolo de 4 pol., largura da correia de 48 pol., classificação CEMA C
Rolamentos de esferas selados
Vedações de labirinto/contato
Comprimento total: ~59,5 pol.
As rodas-guia devem suportar cargas radiais e axiais, resistir ao desalinhamento, minimizar o atrito e suportar tensões ambientais (poeira, umidade, temperatura).
Este é o cerne da tomada de decisão de seus clientes. Forneça um caminho estruturado de “como”.
Características do material: densidade aparente, tamanho do caroço, abrasividade, umidade, corrosividade.
Parâmetros da correia: largura, espessura, velocidade, perfil de tensão.
Carga e rendimento: peso máximo por pé linear ou por segmento.
Fatores ambientais: poeira, temperaturas extremas, umidade, agentes corrosivos.
Geometria do layout: retas, inclinadas, curvas, transições.
Dimensione o diâmetro do núcleo e a largura da face para corresponder às dimensões da correia e aos requisitos de revestimento de contato.
Escolha revestimento ou revestimento apropriado (borracha, cerâmica) se forem materiais de alto atrito ou arenosos.
Confirme o torque, a potência e a margem de segurança.
Rolamentos e vedação adequados são essenciais – tipo vedado ou lubrificável conforme necessário.
Equilibre o conjunto para reduzir a vibração.
Conjuntos de canais: escolha conjuntos de ângulos de 20°, 35° ou 45° por carga.
Espaçamento: adequado para limitar a curvatura da correia — geralmente < 1/90 da extensão da correia ou de acordo com o CEMA.
Rodas-guia de impacto: colocadas sob zonas de alimentação com recursos de absorção de choque.
Rodas-guia de retorno: espaçadas para limitar a queda da catenária.
Escolha rolamentos vedados para toda a vida útil para baixa manutenção.
Use roletes autocompensadores onde o deslocamento da correia for um problema.
Execute análises de carga e tensão para confirmar a capacidade radial.
Verifique as previsões de vida útil do rolamento/vida L10.
Verifique as tolerâncias de alinhamento.
Certifique-se de que os suportes estruturais possam suportar cargas e momentos.
Use designs de roletes modulares ou drop-in para simplificar as trocas.
Use vedações de longa duração e evite projetos que exijam relubrificação frequente em ambientes agressivos.
Mantenha peças sobressalentes de alto desgaste (cascas, rolamentos).
Monitore vibração, temperatura e ruído para aviso prévio.
Q1: Qual é o espaçamento permitido entre os roletes?
A1: O espaçamento depende da rigidez da correia, carga, velocidade e curvatura permitida. Como regra geral, mantenha o espaçamento de modo que a curvatura seja < 1 polegada entre rolos sucessivos sob carga; normalmente entre 24″ e 48″ para transportador de carga padrão (mas consulte as tabelas CEMA).
P2: Como dimensionar corretamente uma polia motriz?
A2: Comece com a largura, espessura e requisitos de tensão da correia. Em seguida, defina o torque, escolha o diâmetro do núcleo, o revestimento, se necessário, e garanta que o projeto do rolamento/eixo possa suportar cargas radiais e de flexão. Use margens de segurança (por exemplo, 1,5× torque esperado).
Q3: Quando devo escolher roletes autocompensadores?
A3: Use polias autocompensadoras quando o desalinhamento da correia for comum devido a cargas dinâmicas, leves deslocamentos da estrutura ou carga irregular. Permitem pequenas correções angulares, reduzindo o desgaste das arestas.
NoQMH, entendemos as necessidades de precisão, durabilidade e personalização de sistemas transportadores pesados. Nossa linha de componentes de transportadores é projetada para atender às especificações industriais mais rigorosas — desde polias personalizadas até roletes selados para toda a vida, projetados para ambientes agressivos. Ao avaliar fornecedores e projetos, faça parceria com a QMH para garantir:
Folhas de especificações detalhadas e suporte de engenharia
Projetos modulares e de fácil manutenção
Materiais de alta qualidade, soldagem de precisão e testes rigorosos
Fornecimento responsivo e disponibilidade de peças de reposição
Vamos ajudá-lo a projetar ou atualizar seus sistemas de transporte com confiança.Contate-noshoje mesmo para solicitar um orçamento, obter um desenho detalhado ou consultar sobre a seleção de componentes.
